PLC控制柜的控制系統和繼電器控制系統的區別

時間：2022-08-30 17:59:22 來源：點擊：次

PLC控制柜的控制系統和繼電器控制系統的區別

PLC控制柜與繼電器都是我們常見的設備

，它們都有控制系統，但是兩者有什么異同之處呢

？


1)從控制方法上看

，電器控制系統控制邏輯采用硬件接線，利用繼電器機械觸點的串聯或并聯等組合成控制邏輯

，其連線多且復雜、體積大

、功耗大

，系統構成后，想再改變或增加功能較為困難

。另外

，繼電器的觸點數量有限，所以電器控制系統的靈活性和可擴展性受到很大限制

。而PLC控制柜采用了計算機技術

，其控制邏輯是以程序的方式存放在存儲器中，要改變控制邏輯只需改變程序

，因而很容易改變或增加系統功能

。系統連線少

、體積小、功耗小

，而且PLC所謂“軟繼電器”實質上是存儲器單元的狀態

，所以“軟繼電器”的觸點數量是無限的，PLC控制柜系統的靈活性和可擴展性好

。

2)從工作方式上看

，在繼電器控制電路中，當電源接通時

，電路中繼電器都處于受制約狀態

，即該吸合的繼電器都同時吸合，不該吸合的繼電器受某種條件限制而不能吸合

，這種工作方式稱為并行工作方式

。而PLC控制柜的用戶程序是按一定順序循環執行，所以各軟繼電器都處于周期性循環掃描接通中

，受同一條件制約的各個繼電器的動作次序決定于程序掃描順序

，這種工作方式稱為串行工作方式。

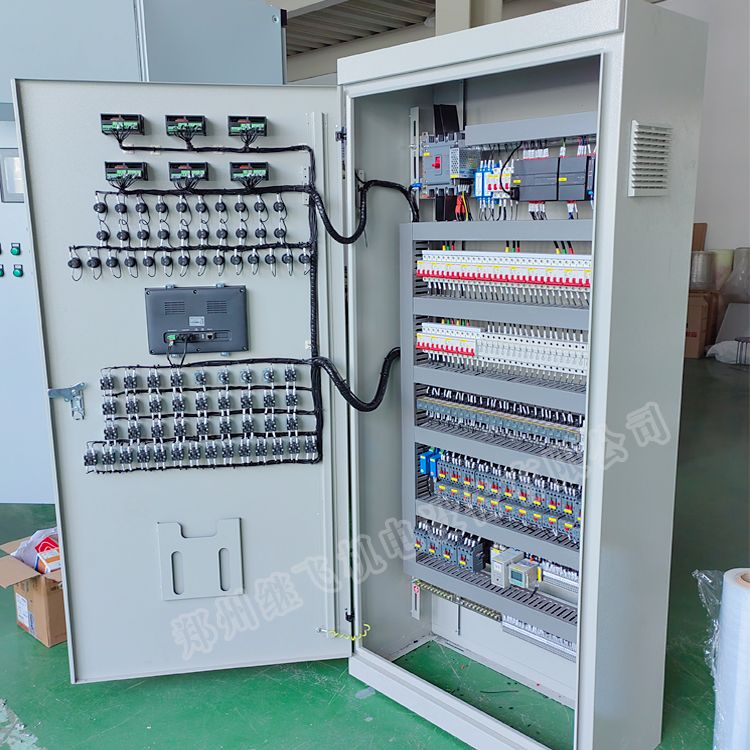

PLC控制柜

3)從控制速度上看

，繼電器控制系統依靠機械觸點的動作以實現控制

，工作頻率低，機械觸點還會出現抖動問題

。而PLC通過程序指令控制半導體電路來實現控制的

，速度快，程序指令執行時間在微秒級

，且不會出現觸點抖動問題

。

4)從定時和計數控制上看，電器控制系統采用時間繼電器的延時動作進行時間控制

，時間繼電器的延時時間易受環境溫度和溫度變化的影響

，定時精度不高。而PLC采用半導體集成電路作定時器

，時鐘脈沖由晶體振蕩器產生

，精度高，定時范圍寬

，用戶可根據需要在程序中設定定時值

，修改方便，不受環境的影響

，且PLC控制柜具有計數功能

，而電器控制系統一般不具備計數功能。

5)從可靠性和可維護性上看，由于電器控制系統使用了大量的機械觸點

，其存在機械磨損

、電弧燒傷等，壽命短

，系統的連線多

，所以可靠性和可維護性較差。而PLC控制柜大量的開關動作由無觸點的半導體電路來完成

，其壽命長

、可靠性高，PLC控制柜還具有自診斷功能

，能查出自身的故障

，隨時顯示給操作人員，并能動態地監視控制程序的執行情況

，為現場調試和維護提供了方便

。
