電氣控制柜柜內的配線技巧

時間：2021-11-10 16:43:19 來源：點擊：次

電氣控制柜柜內的配線技巧

根據電氣控制柜線路的特點、設備要求選擇合理的電氣控制柜內配線方式

，下面繼飛機電介紹幾種常見的配線方式

。
1 ．明配線
明配線又稱板前配線

，其特點是導線走向清楚

、檢查故障方便，但工藝要求高

，配線速度較慢

，適用于電路比較簡單，電器元件較少的設備

。采用明配線時應注意以下幾個方面

。
1）明配線一般選用BV型的單股塑料硬線作連接導線。
2 ）線路應整齊美觀

，做到橫平豎直

，轉彎處應為直角；成排成束的導線用線束固定

；導線的敷設不影響電氣元件的拆卸。
3 ）導線與接線端子應保證可靠的電氣連接

，線端應彎成羊角圈

；對不同截面的導線在同一接線端子連接時，大截面在下

，小截面在上

，且每個接線端子原則上不超過兩根導線。

4 ）導線應盡可能不重疊

、不交叉

。
2 ．暗配線暗配線又稱板后配線，其特點是板面整齊美觀

，配線速度較快

，但檢查電氣線路故障時較困難。暗配線應注意下面幾點

。
l ）電器元件的安裝孔

、導線穿線孔的位置要準確，孔徑要合適

。
2 ）板前與電器元件的連接線要接觸可靠

，穿板的導線應與板面垂直。
3 ）配電盤固定時

，應使安裝電器元件的一面朝向電氣控制柜的門

，以便檢查維修

，且板與安裝面要留有一定的間隙

。

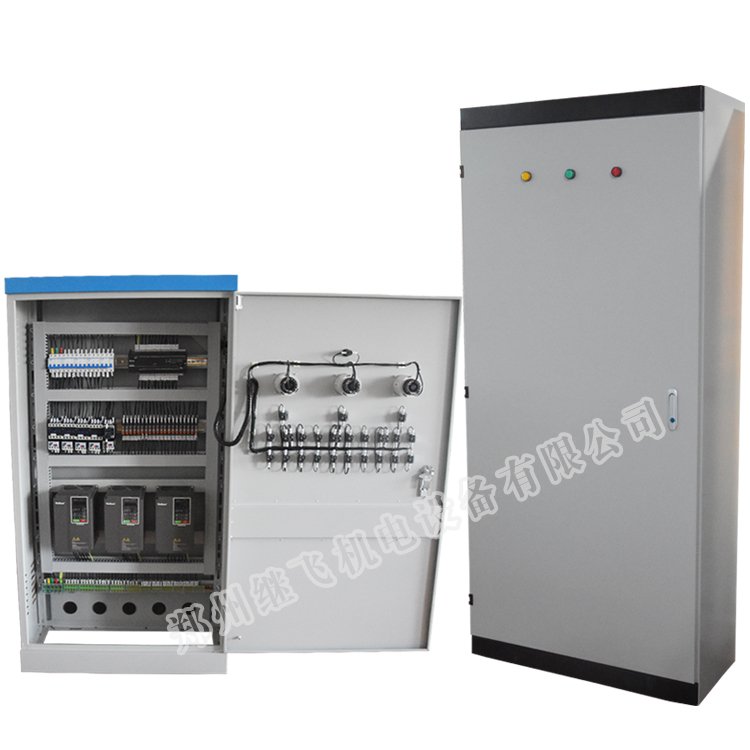

3 .線槽配線
它綜合了明配線和暗配線安裝的優點，不僅安裝施工迅速簡便

，而且外觀整齊美觀

，檢查維修及改裝方便，是目前使用較為廣泛的一種配線形式

，特別適用于電氣線路復雜、電器元件多的電氣設備安裝

。一般使用塑料多股軟導線作為其連接導線

。

1-線槽 2電器元件 3-接線端子排
為便于接線和維修，電氣控制柜所有的進出線都要通過接線板連接

，接線板的節數和規格應根據進出線的根數及流過的電流進行選配組裝

，且根據連接導線的號碼進行編號，接線板安裝在電氣控制柜柜內的最下面或側面,
4

、電器元件布局
電器元件在電氣控制柜中或配電板上的布局要合理

。其中的原則是：連接導線最短，導線交叉最少

。
