鄭州配電柜廠家：論配電柜內零線接法的重要性

時間：2021-09-08 18:52:21 來源：點擊：次

鄭州配電柜廠家：論配電柜內零線接法的重要性

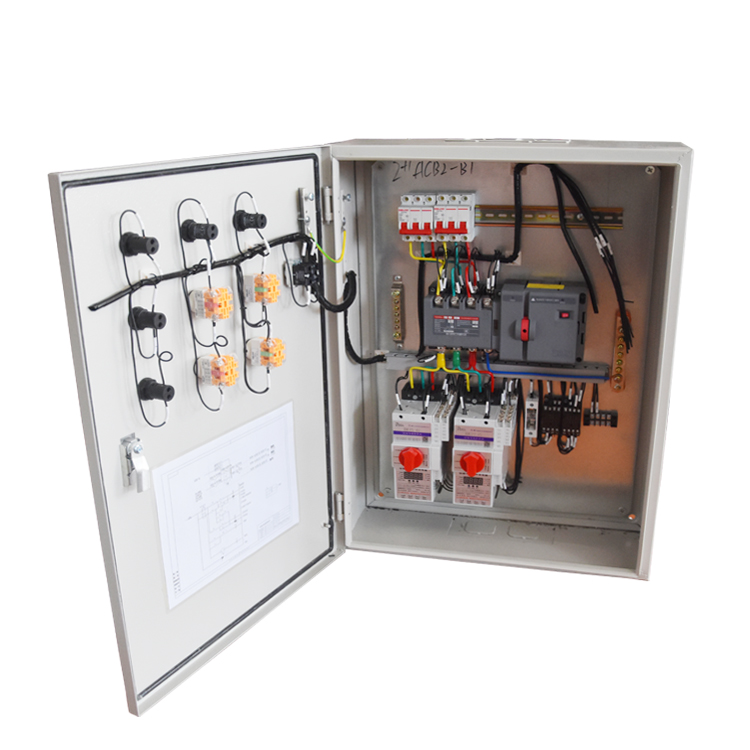

　　面對低壓配電柜內五顏六色的電纜線

，沒有接觸過配電柜線路圖的人

，往往會一頭霧水

，束手無措。不知道要怎么處置這錯綜復雜的線路

。尤其是柜體內的地線和零線的處理

，更是讓操作者無從下手

。別小瞧了零線的作用

，要是接不好，很可能會燒毀柜體的主板

。
　　首先繼飛機電來普及下配電柜內的電纜線都代表什么

？
　　根據標準：GB2681中第三條

，依導線顏色標志電路時

，一般應該是相線—A相黃色，B相綠色

，C相紅色

，淡藍色表示零線，在線路中通常用N字母表示

。黃綠相間表示地線

，通常用PE字母表示

。一般地線都是接大地的

。如果是三相插座，左邊是零線

，中間（上面）是地線

，右邊是火線

。注：N是連接變壓器中心點的

，若變壓器的中心點N也連接到了大地，PE和N是可以接一起的

。若變壓器的中心點接地了就用編號PEN來表示

。
　　下面以進線方式是三相四線的柜體為例

，來說說配電柜內的零線究竟要怎么排

？進線方式采用三相四線

，表明柜體中的變壓器是中性點接地，即零線與地線是接在一起的

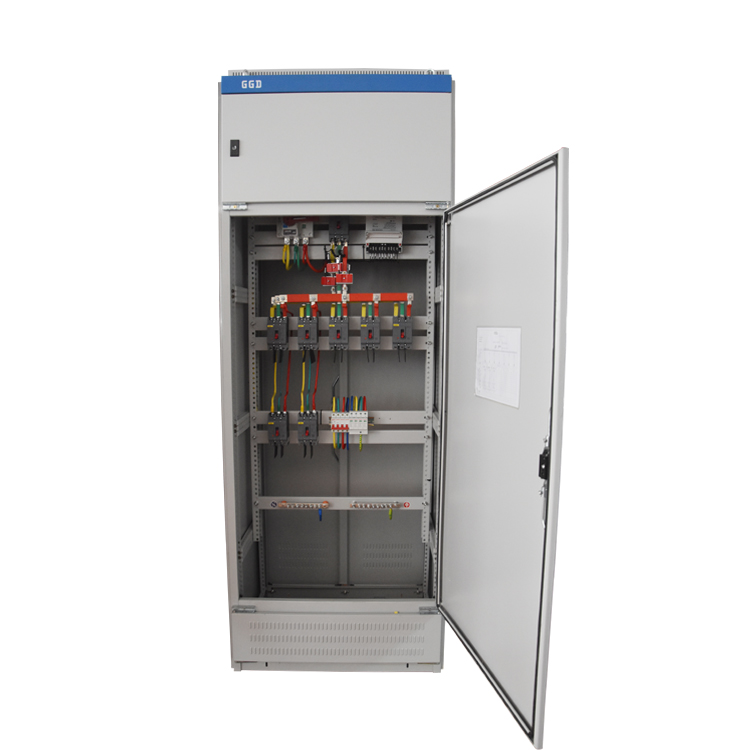

，用PEN表示。配電柜的兩個銅排

，一個接工作零線（N)用

，單相負載零線接于此；另一個接保護零線(PE)用

，配電柜外殼與柜內設備外殼均接于此處。兩個銅排最終要與變壓器中性線相連

。這就是電工們常說的典型的局部TN-S系統，或叫TN-C-S系統

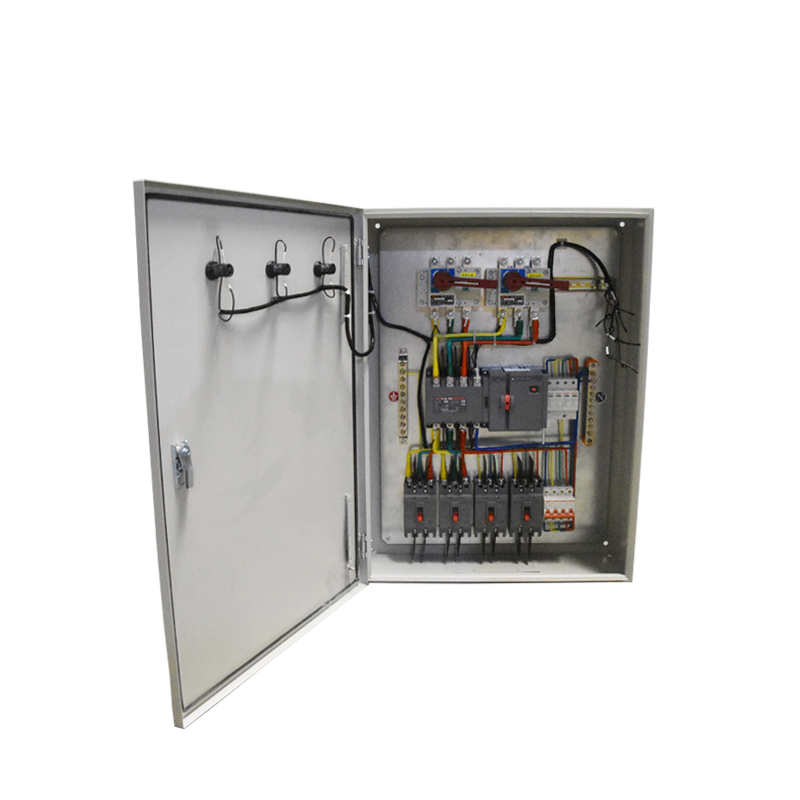

。正確接線應該是：電源零線接在PE排上（外殼）

，PE排與N排用導線連接

。
注：根據PE線與N線的連接不同

，其所處的導線名稱也不同。如在電源處

，PE和N是從一點引出的

?div id="jfovm50" class="index-wrap">？梢越斜Ｗo零線和工作零線

。用絕緣柱固定的電排叫工作零線排N，而沒有絕緣柱固定的電排叫保護零線排PE

。

　　配電柜的連接供電可以有以下制式是：TT

、IT

、TN-C

、TN-C-S、TN-S

。
　　如果供電方式是：TT

、TN-C。用大于供電地

、零線線徑導線將兩電排連接

。然后將供電地、零線連接于工作零線排上

。其他供電方式分別連接于各名稱的進線

。
在這里要重點強調下：地線為什么要和零線接在一起

？這樣接后，當電氣設備出現碰殼時

，火線與零線間即發生短路故障

，保護設備（漏電保護器

、斷路器）就會立即動作

。起到更好的保護作用！通常在大型配電柜內

，必須規定有重復接地極（地線與零線接在一起）

，這是規程規定的

，是防止出現人身事故和其它事故的

。
說了那么多，下面繼飛機電奉上電控柜的元器件安裝接線的規范：
1.前提：所有元器件應按制造廠規定的安裝條件進行安裝

。
適用條件:
(1).需要的滅弧距離
(2).拆卸滅弧柵需要的空間等

，對于手動開關的安裝

，必須保證開關的電弧對操作者不產生危險
2.組裝前首先看明圖紙及技術要求
3.檢查產品型號

、元器件型號、規格

、數量等與圖紙是否相符
4.檢查元器件有無損壞
5.必須按圖安裝 (如果有圖）

6.元器件組裝順序應從板前視

，由左至右，由上至下
7.同一型號產品應保證組裝一致性
8.面板

、門板上的元件中心線的高度應符合規定:
(1). 安裝高度: 指示儀表

、指示燈 0.6-2.0; 電能計量儀表 0.6-1.8; 控制開關、按鈕 0.6-2.0; 緊急操作件 0.8-1.6;
(2).應符合以下條件：
操作方便:器件在操作時

，不應受到空間的防礙

，不應有觸及帶電體的可能。
維修容易:夠較方便地更換元器件及維修連線

。
各種電氣元件和裝置的電氣間隙

、爬電距離應符合4.4條的規定。

保證一

、二次線的安裝距離

。
9.組裝所用緊固件及金屬零部件均應有防護層，對螺釘過孔

、邊緣及表面的毛刺

、尖鋒應打磨平整后再涂敷導電膏

。
10.對于螺栓的緊固應選擇適當?shù)墓ぞ?div id="jfovm50" class="index-wrap">，不得破壞緊固件的防護層

，并注意相應的扭距。
