除塵控制柜設計思路
，讓您忍不住多看幾遍

時間：2021-08-17 18:16:51 來源：點擊：次

除塵控制柜設計思路

，讓您忍不住多看幾遍

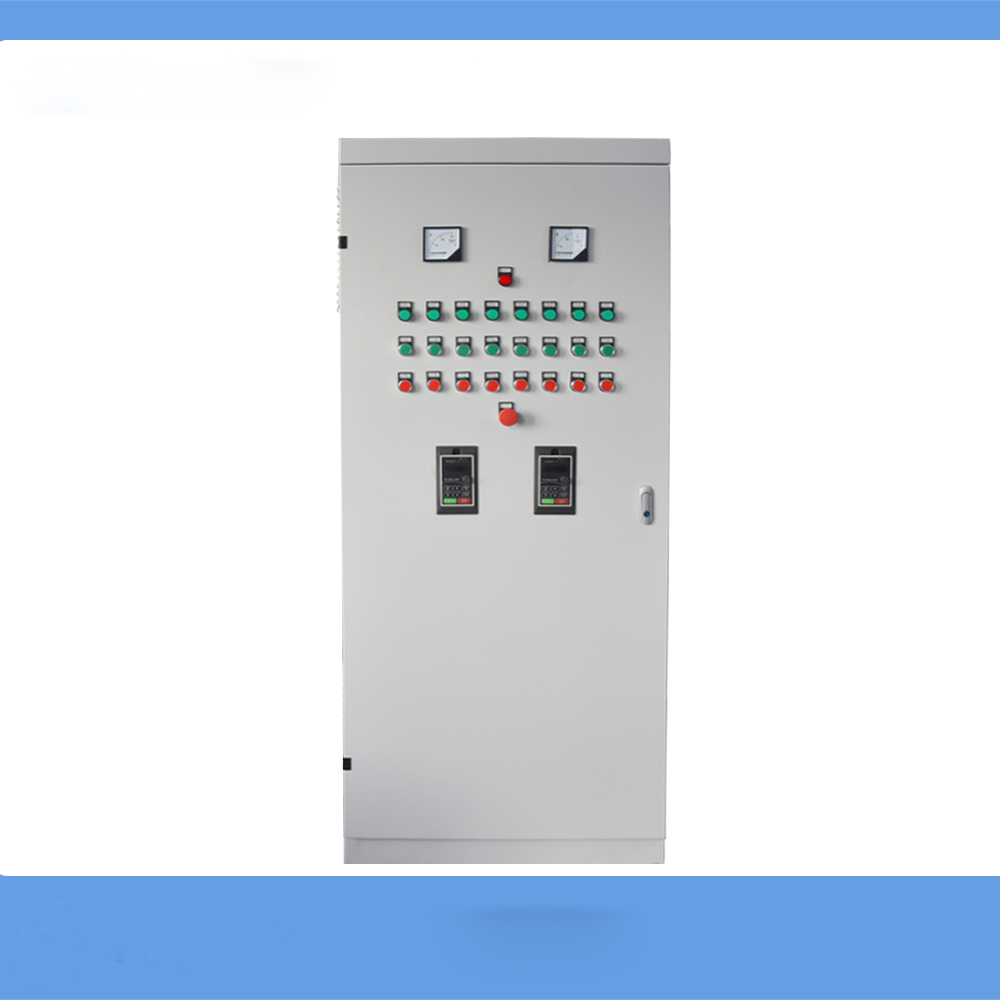

隨著我國科學技術的飛速發展，除塵控制柜已成為一個重要的發展方向

。作為控制系統的重要組成部分

，除塵控制柜在越來越多的生產中得到了應用。除塵控制柜主要包括電源和開關

，負責配電和線路保護

。除塵器控制柜主要實現控制功能，除斷路器和接觸器外

，還有繼電器

、PLC或變頻器、接線端子等部件

。根據不同的需要

，除塵控制柜有不同的功能。除塵控制柜是根據控制設備的數量和功率

，簡單地選擇若干不同的電氣元件

，并將它們組合成一個電柜。

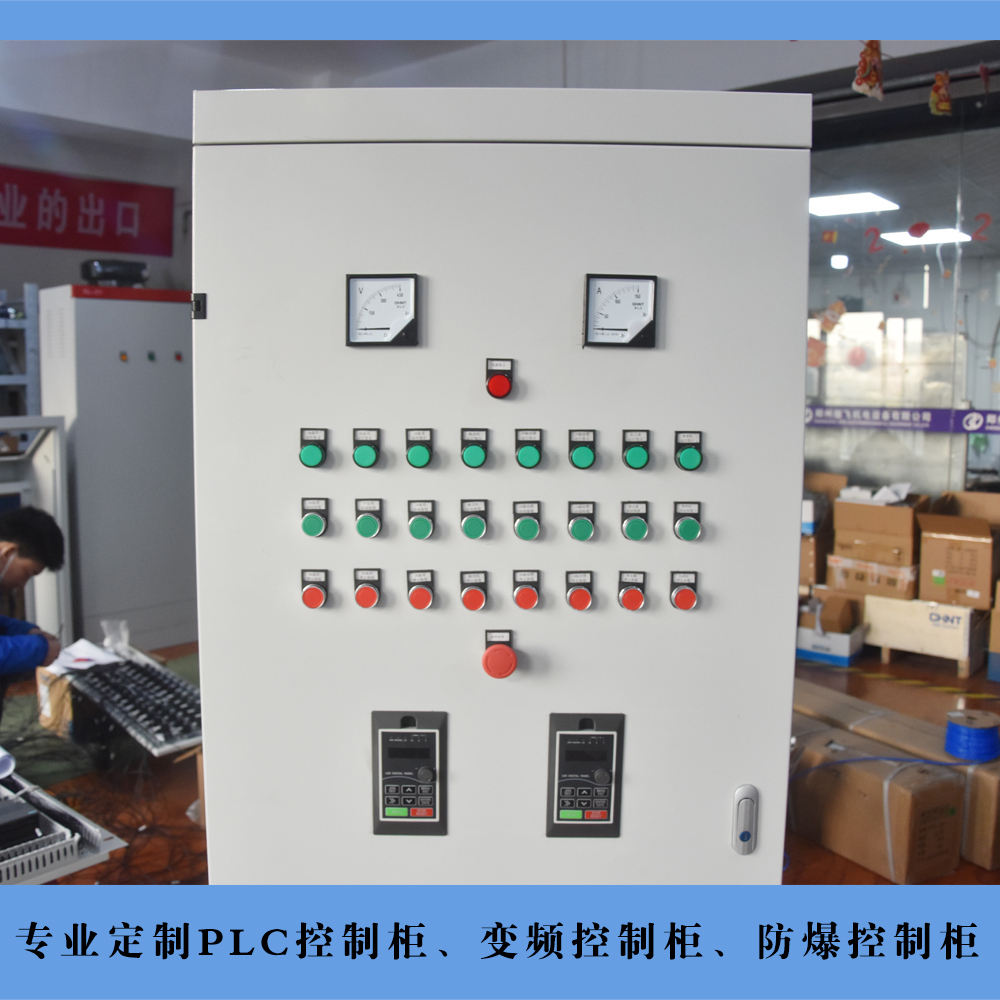

　 除塵控制柜設計思路：
1

、基本思路

電氣控制柜設計的基本思路是一種邏輯思維

，只要符合邏輯控制規律、能保證電氣安全及滿足生產工藝的要求

，就可以說是一種好的的設計。但為了滿足電氣控制設備的制造和使用要求

，必須進行合理的電氣控制工藝設計

。這些設計包括電氣控制柜的結構設計、電氣控制柜總體配置圖

、總接線圖設計及各部分的電器裝配圖與接線圖設計

，同時還要有部分的元件目錄、進出線號及主要材料清單等技術資料

。
2電氣控制柜總體配置設計
電氣控制柜總體配置設計任務是根據電氣原理圖的工作原理與控制要求

，先將控制系統劃分為幾個組成部分(這些組成部分均稱作部件)，再根據電氣控制柜的復雜程度

，把每一部件劃成若干組件

，然后再根據電氣原理圖的接線關系整理出各部分的進出線號，并調整它們之間的連接方式

?div id="jpandex" class="focus-wrap mb20 cf">？傮w配置設計是以電氣系統的總裝配圖與總接線圖形式來表達的，圖中應以示意形式反映出各部分主要組件的位置及各部分接線關系、走線方式及使用的行線槽

、管線等

。
電氣控制柜總裝配圖、接線圖(根據需要可以分開

，也可并在一起)是進行分部設計和協調各部分組成為一個完整系統的依據

。總體設計要使整個電氣控制系統集中

、緊湊

，同時在空間允許條件下，把發熱元件

，噪聲振動大的電氣部件

，盡量放在離其它元件較遠的地方或隔離起來；對于多工位的大型設備

，還應考慮兩地操作的方便性

；控制柜的總電源開關、緊急停止控制開關應安放在方便而明顯的位置

?div id="m50uktp" class="box-center"> ？傮w配置設計得合理與否關系到電氣控制系統的制造、裝配質量

，更將影響到電氣控制系統性能的實現及其工作的可靠性

、操作、調試

、維護等工作的方便及質量

。
3、電器元件布置圖的設計與繪制

電氣元件布置圖是某些電器元件按一定原則的組合

。電器元件布置圖的設計依據是部件原理圖

、組件的劃分情況等。
4

、電器部件接線圖的繪制
電氣部件接線圖是根據部件電氣原理及電器元件布置圖繪制的

，它表示成套裝置的連接關系，是電氣安裝

、維修

、查線的依據。
5

、除塵控制柜及非標準零件圖的設計
除塵控制裝置通常都需要制作單獨的電氣控制柜

、箱，其設計需要考慮以下幾方面：
(1)根據操作需要及控制面板

、箱

、柜內各種電氣部件的尺寸確定電氣箱

、柜的總體尺寸及結構型式，非特殊情況下

，應使電氣控制柜總體尺寸符合結構基本尺寸與系列

；
(2)根據除塵控制柜總體尺寸及結構型式、安裝尺寸

，設計箱內安裝支架

，并標出安裝孔、安裝螺栓及接地螺栓尺寸

，同時注明配作方式

。柜、箱的材料一般應選用柜

、箱用專型材

；
(3)根據現場安裝位置、操作

、維修方便等要求

，設計電氣控制柜的開門方式及型式；
(4)為利于控制柜箱內電器的通風散熱

，在箱體適當部位設計通風孔或通風槽

，必要時應在柜體上部設計強迫通風裝置與通風孔；
(5)為便于電氣控制柜的運輸

，應設計合適的起吊勾或在箱體底部設計活動輪

。
