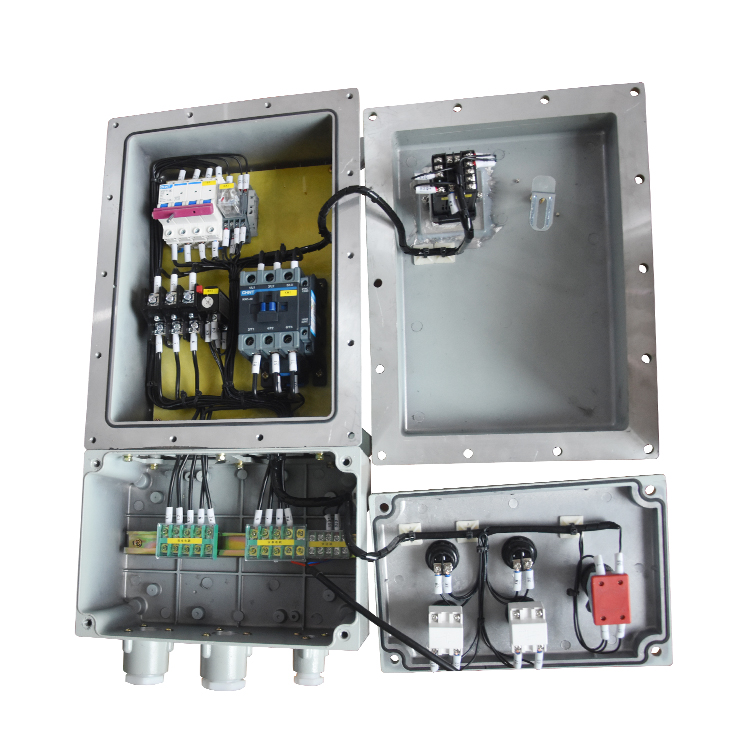

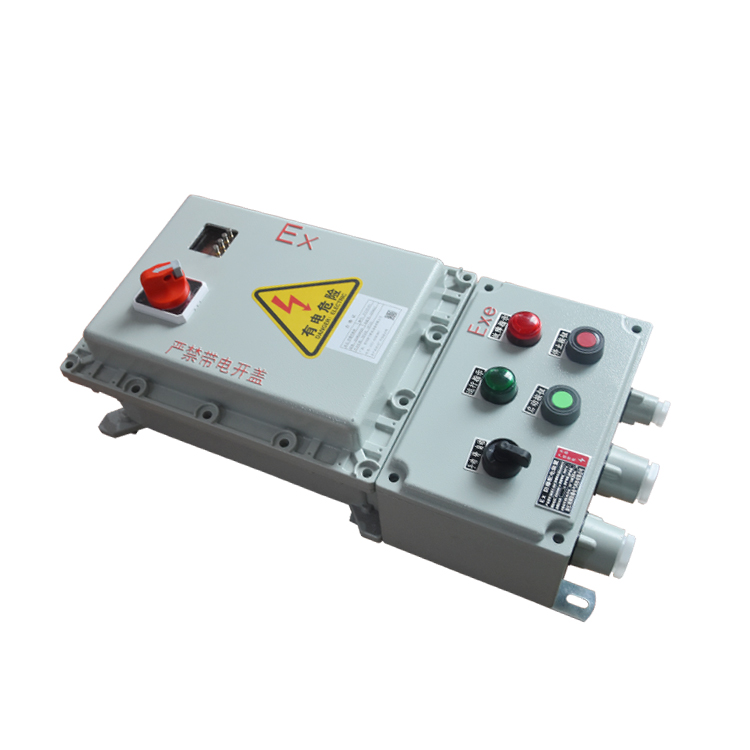

河南水泵防爆控制柜設計注意事項
很多人都認為防爆控制柜比較簡單，但是控制系統比較復雜，在設計時主要考慮以下幾個問題：1、 防爆控制柜結構緊湊外形美觀，要與使用環境相匹配。
2、 防爆控制柜根據面板及箱內電氣部件的安裝尺寸，設計電控箱（柜）內安裝支架，并標出安裝孔或焊接安裝螺栓尺寸，或注明采用配作方式。
3、 從方便安裝、調整及維修要求，設計其開門方式。
4、 防爆控制柜為便于搬動，應設計合適的起吊勾、起吊孔、扶手架或箱體底部帶活動輪。
設計防爆控制柜線路應遵循的基本原則是：
電氣控制電路的設計應在充分滿足生產工藝電氣控制要求的前提下進行，并且力求工作可靠、動作準確、結構簡單、操作安裝檢修方便。一般應做到：
1、電氣控制電路必須滿足生產加工工藝的要求。
2、保證控制電路工作的可靠性。
1）電器元件要正確連接
。設計時要求，在交流控制電路中不允許兩個電器線圈串聯
，應將兩個電器線圈并聯在電路中，以免發生誤動作。在觸頭的連接上，應盡量使分布在線路不同位置的同一電器觸頭都接到同一極或同一相上，以免在觸頭上引起短路。2）盡量減少觸頭數，縮短連接導線。前者可以提高電器控制電路工作的可靠性，后者則可以簡化電路的接線工作。
3）防止寄生電路。所謂的寄生電路是指：控制電路在正常工作或事故情況下，發生意外接通的電路。設計控制電路時應保證沒有寄生電器，以免破壞電器和線路的工作順序，造成誤動作。
4）在設計防爆控制柜電路中應盡量避免許多電器依次動作才能接通一個電器的現象，因?yàn)檫@樣只要其中一個電器觸頭發生故障時，電路就不能正常工作。
5）在設計頻繁操作的可逆控制電路時，為保證電路工作的可靠性，正、反接觸器的控制回路中，電氣聯鎖和機械聯鎖要雙重并用。
6）設計的電路應該能夠適應所在電網的情況。
7）繼電器觸頭控制接觸器線圈時，如果容量差異過大，必要時要采用中間繼電器的過度環節，以保證電路可靠工作。
8）設計者，特別是初學設計者尤其注意，不論是繼電器還是接觸器，即使是同類觸頭，其動作或復位時間也是有差異的
3）防止寄生電路。所謂的寄生電路是指：控制電路在正常工作或事故情況下，發生意外接通的電路。設計控制電路時應保證沒有寄生電器，以免破壞電器和線路的工作順序，造成誤動作。
4）在設計防爆控制柜電路中應盡量避免許多電器依次動作才能接通一個電器的現象，因?yàn)檫@樣只要其中一個電器觸頭發生故障時，電路就不能正常工作。
5）在設計頻繁操作的可逆控制電路時，為保證電路工作的可靠性，正、反接觸器的控制回路中，電氣聯鎖和機械聯鎖要雙重并用。
6）設計的電路應該能夠適應所在電網的情況。
7）繼電器觸頭控制接觸器線圈時，如果容量差異過大，必要時要采用中間繼電器的過度環節，以保證電路可靠工作。
8）設計者，特別是初學設計者尤其注意，不論是繼電器還是接觸器，即使是同類觸頭，其動作或復位時間也是有差異的
。
3
、保證電氣控制電路的安全性。電氣控制電路就是在事故的情況下
，亦應能保證操作人員
、電氣設備、生產機械的安全
，并能有效制止事故的擴大
，即使出現誤操作也不致造成事故。為此
，在設計電路時
，為了避免由于線路故障引起事故的可能性，必須在電路中采取一定的保護措施
，以確保安全
。常用的保護措施有：采用漏電保護開關的自動切斷電源保護、短路保護
、過載保護
、失壓保護、聯鎖保護
、行程保護
、過容保護及極限位置保護等。
