變頻柜功能特點分析及注意事項

時間：2022-02-15 15:03:45 來源：點擊：次

變頻柜功能特點分析及注意事項

應用變頻柜的主要目的就是調節設備的運行頻率，減少設備在運行中的能量損失

，同時也要保證設備能夠正常運行

。

變頻柜主要在于能夠減少設備直接啟動時大電流對電機的損壞。變頻控制柜在工業

、農業

、建筑等行業有著良好的聲譽。繼飛機電廠家簡單介紹一下變頻柜的功能特點

。


變頻柜功能特點分析有幾下幾方面：

、變頻控制柜可控電源開關性與設備電路保護功能

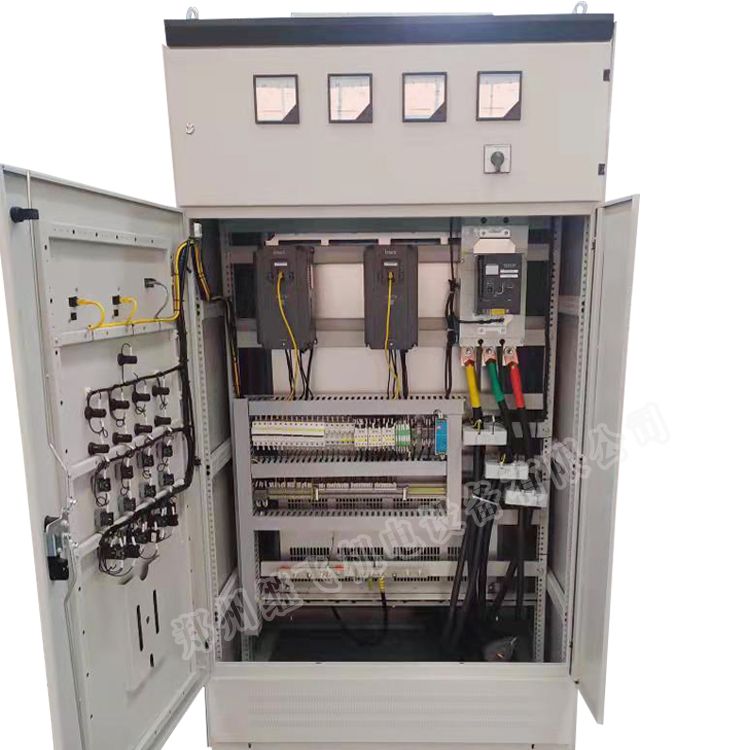

變頻器控制柜設計方案有隔離開關元器件，與三相五線開關電源相接

，能夠協助變頻器控制柜進行電源電路的導通實際操作

，并在電源電路和軟啟動器短路故障或負載時出示維護。除此之外

，變頻器柜還能夠在電動機維修時斷開開關電源

，確保操作工作人員的安全性。

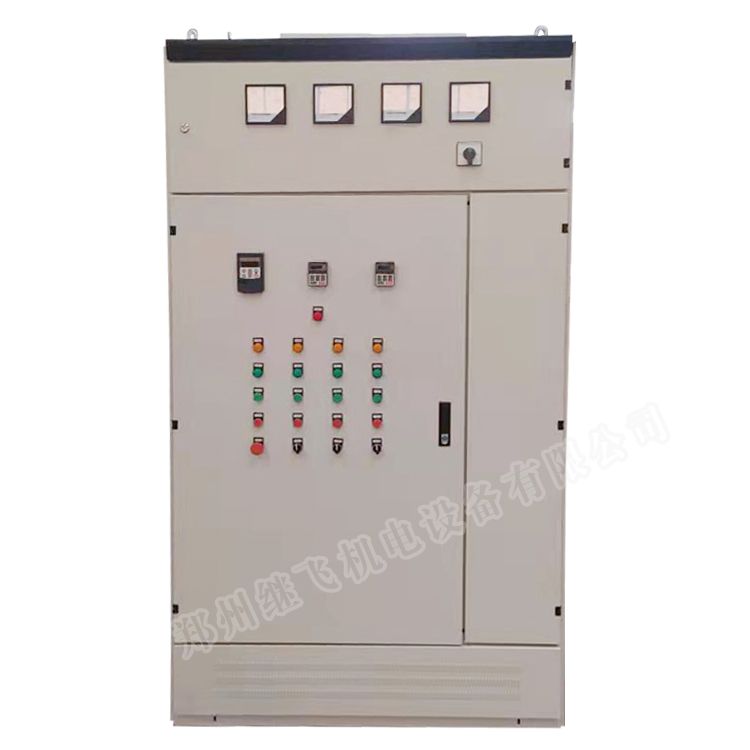

、變頻控制柜的可視化控制功能

變頻控制柜的柜門上設計方案有顯示儀表和實際操作控制面板

，與變頻控制柜內的電氣元器件聯接，能夠形象化顯示信息變頻控制柜的運作情況

，便捷實際操作工作人員操縱直流變頻設備的運作

，對電機等可控機器設備開展當場實際操作。

變頻控制柜的柜體上還安裝有電壓表

、電流表

、頻率表、功率指示器

、報警指示器

、運行指示器、工頻指示器等各種儀表和指示器

。變頻控制柜的運行和工作狀態可以直接反映在各種儀表和指示燈上

，變頻器的工作狀態可以隨時監控。

、變頻柜變頻調速控制功能

變頻控制柜的控制面板上設有變頻調速旋鈕

，可根據操作者的輸出頻率向電機發送指令信號，控制電機的轉速

。變頻器控制面板的部分產品具有市電頻率切換功能

，用于變頻器出現故障時

，通過自動控制電路將電機切換到市電電源。

變頻柜雖然都具備不錯的抗干擾,抵御惡劣環境的性能

。但是由于變頻柜工作現場實際情況各種各樣,難免會出現一些較為惡劣的工作環境與狀態,這種情況下變頻柜的運行就可能會大概率的出現故障。


以下就是變頻柜工作環境必須要注意的幾點

。

一

、環境注意事項

1、工作溫度

。作為大功率電子元件的變頻器,容易受到運行溫度的影響

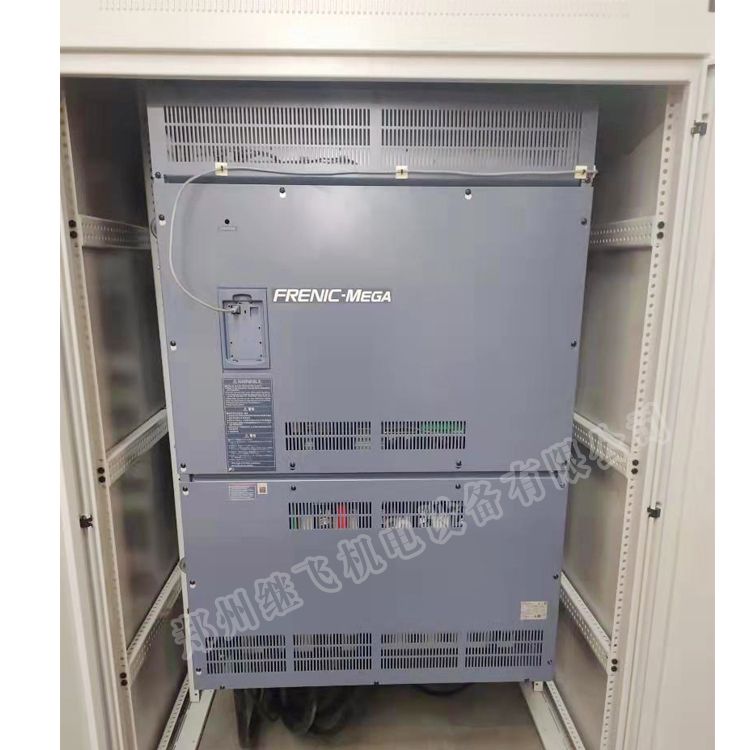

。產品一般要求在0 ~ 55°C之間,但為了保證工作安全可靠,應考慮留有使用空間,要控制在40°C以下。為了嚴格符合產品規范中的安裝要求,在變頻柜內,變頻器應安裝在箱體的上部

。同時要求絕對不允許將加熱元件或易于加熱的元件安裝在變頻器的底部

。

2、環境溫度

。當變頻柜溫度過高,溫度變化較大時,轉爐內部容易發生冷凝現象,其絕緣性能會大大降低,甚至可能導致短路事故

。

3、腐蝕性氣體

。如果變頻器工作現場可能存在腐蝕性氣體濃度較大的問題,就會出現腐蝕變頻柜的元件導線

、侵蝕電路板,還會加速老化塑料器件,降低絕緣性能等問題。

、振動和沖擊

。當受到機械振動和沖擊時裝有變頻器的控制柜,有可能會出現電氣接觸不良的故障。此刻,應該提高變頻柜的機械強度,同時遠離振動源和沖擊源之外,還需要利用用防震橡膠墊來固定產生振動的部件,如變頻柜內外的電磁開關

。運行- -段時間后,應對設備進行檢查和維護

。


二、電氣環境事項

、防止電磁干擾

。在變頻器運行過程中,由于整流和變頻,在其周圍會產生大干擾電磁波。這些高頻電磁波對附近的儀器有一定的干擾

。為了屏蔽變頻器對儀表的干擾,變頻柜內的儀表和電子系統應使用金屬外殼來防止干擾

。所有部件都應可靠接地。此外,變頻柜的電氣元件

、儀表和儀表之間的連接應選用屏蔽控制電纜,屏蔽層應接地

。如果處理不好電磁干擾的問題,整個系統就可能出現變頻器無法正常工作,同時導致控制單元故障或損壞等問題。

、防止輸入過壓

。通常在變頻柜的電源輸入端提供過壓保護,但是如果輸入端的高電壓施加時間過長,變頻器的輸入端就會損壞。因此,在實際應用中,有必要驗證逆變器的輸入電壓

、單相或三相電壓以及逆變器使用的額定電壓

。特別是當電源電壓極不穩定時,應提供穩壓設備,否則會造成嚴重后果

。

三、防雷事項

在安裝變頻柜中,通常會設置雷電吸收網絡來防止瞬時雷電侵入和損壞變頻器

。然而,在實際工作中,特別是當電力線路架空引入時,單純的變頻器吸收網絡不能滿足要求

。在閃電活躍的地區,這個問題尤為重要。如果電源為架空進線,則應在進線處安裝一個專用的變頻避雷器(可選) ,或根據規范要求,在距離變頻器20m處埋設一根鋼管進行特殊接地保護

。如果電源通過電纜引入,控制室的防雷系統應做好準備,防止雷電進入并損壞設備

。實踐表明,該方法能夠基本有效地解決雷擊問題。


鄭州繼飛機電設備有限公司專業定制各類變頻柜

，變頻器選型調試

，節能改造方案設計，歡迎廣大客戶來電咨詢

！進廠參觀

！
