低壓變頻柜的一次接線要點

時間：2022-01-14 14:53:20 來源：點擊：次

低壓變頻柜的一次接線要點

就低壓變頻柜一次線路接線如何選擇，繼飛機電簡單做下介紹

，不懂的小伙伴可以了解下。

在低壓變頻柜一次回路中

，進線開關

、變頻器本體、保護控制系統的安裝位置基本一致

，而接觸器、濾波器

、電抗器在一次回路中安裝位置不同會產生不同效果

。

1.低壓變頻柜中接觸器安裝位置選擇

接觸器主要有兩種接線方式，安裝于變頻器本體后和安裝于變頻器本體前

。接觸器安裝于變頻器本體后，電機備用狀態時

，變頻器處于帶電狀態。其優點為變頻器在電機頻繁啟動時不存在頻繁沖擊

；缺點是變頻器長期帶電

，存在電能損耗

。接觸器安裝于變頻器本體前

，電機備用狀態時，變頻器處于停電狀態

。其優點為電機處于備用狀態時完全斷電，無電能損耗

；缺點是電機頻繁啟動對變頻器造成頻繁充電沖擊，影響變頻器元器件的使用壽命

。綜上，若電機不頻繁啟動

，則可將接觸器安裝于變頻器本體前

，但將接觸器安裝于變頻器本體后更佳；若電機頻繁啟動

，則建議將接觸器安裝于變頻器本體后。

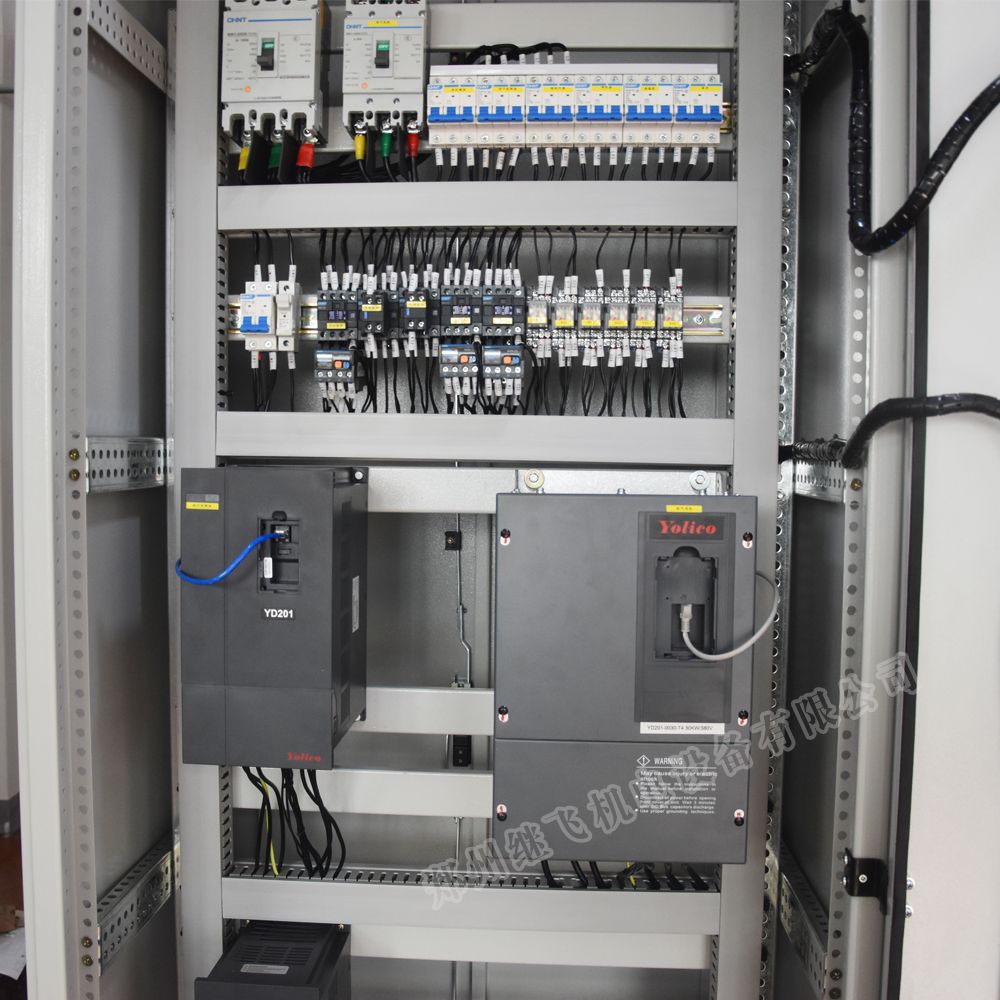

低壓變頻柜

2.變頻器濾波器選擇

在變頻器電源側對諧波要求非常高或不允許有諧波產生的情況下

，必須配置輸入濾波器

。輸出濾波器一般在控制要求精度高時選用

。輸入濾波器主要是對電網進行濾波，抑制電網諧波作用于變頻器

，同時抑制變頻器整流產生的諧波返回電網。輸出濾波器主要是對變頻器輸出波形進行優化，濾除諧波

，使輸出波形更趨正弦化

。

3.電抗器選擇

輸入電抗器抑制電網側諧波，保護整流橋

。輸出電抗器在變頻器輸出電纜超過規定長度（一般允許電纜長度為250m）時選配

。輸入電抗器用來限制電網電壓突變和操作過電壓引起的電流沖擊

，平滑電源電壓中包含的尖峰脈沖或平滑橋式整流電路換相時產生的電壓缺陷

。輸出電抗器的主要作用是補償長線分布電容，提高輸出高頻阻抗

，減少高頻漏電流

，延長變頻器到電機的電纜距離。是否選用電抗器

，用戶可根據自身情況決定

。但是，建議選配輸入/輸出電抗器

。

低壓變頻柜組裝

4.測量用電流互感器位置選擇

通常，對于功率不小于30kW電機的控制回路

，要求安裝電流表。目前

，測量用電流互感器普遍有2種安裝方式：一為安裝于進線開關側

，即變頻器前側，其優點是顯示較穩定

，且測量值為工頻電流

，缺點為變頻器運行時不能顯示真實的電機運行電流

；二為安裝于一次回路輸出側

，即變頻器后側，其優點為無論變頻運行還是工頻運行

，均可實時監測此回路電機的運行電流

，缺點為變頻運行時顯示電流為非工頻電流，不穩定

。根據實際情況

，建議將測量用電流互感器安裝于變頻器后側，以便于監測電機實際運行電流

。
