變頻控制柜的設計思路

時間：2021-10-12 15:31:02 來源：點擊：次

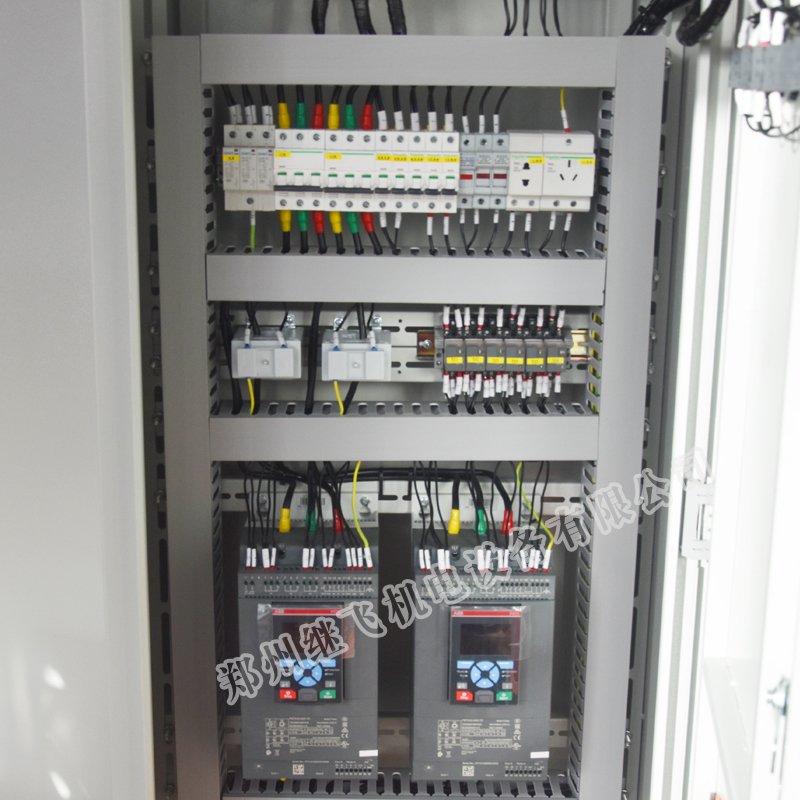

變頻控制柜的設計思路

如今

，變頻器已經廣泛應用各行各業

。但變頻控制柜系統如何設計

，變頻控制柜設計與制造對實際應用具體要求

，是許多電氣工程師及制造商

，客戶想明確了解的。

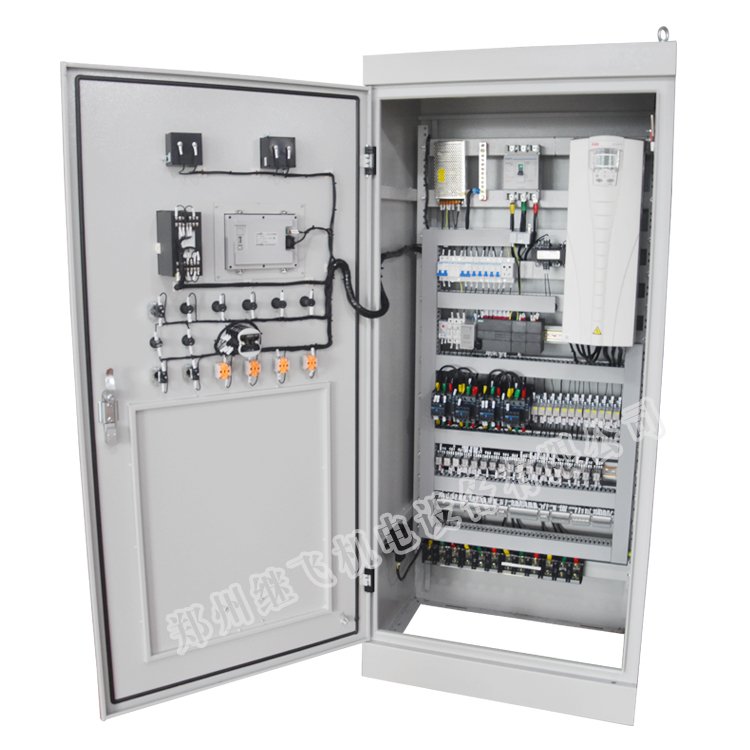

　　繼飛機電根據實際及客戶要求進行變頻控制柜設計
　　在變頻控制系統設計前

，一定要了解系統配制

，工作方式，環境

，控制方式

，客戶具體要求。
　　具體系統分新設計系統還是就設備改造系統

。
　　對舊變頻控制柜設備改造

，電氣工程師應該確切知道如下技術參數及要求

。
　　1．電機具體參數，出廠日期

，廠商（國產

，進口）,電機的額定電壓，額定電流

，相數

。
　　2．電機的負載特性類型，工作制式

。電機起動方式

。
　　3．工作環境。如現場的溫度

，防護等級

，電磁輻射等級，防爆等級

。
　　4．配電具體參數

。

　　變頻控制柜安裝位置到電機位置實際距離。（變頻柜到電機距離是非常重要的參數）
　　變頻控制柜拖動電機的數量及方式

。
　　變頻控制柜與舊的電氣系統的切換關系

。一般為Δ-Y啟動與變頻工作互為備用，切換保護

。
　　變頻控制柜的外圍傳感變送器的選用參數及采樣地點

。
　　變頻控制柜的控制方式，如手動/自動

，本地/遠程

，控制信號的量程。是否通訊組網

。
　　強電回路與弱電回路的隔離

。采集及控制信號的隔離。

　　工作場合的供電質量

，如防雷

，浪涌，電磁輻射

。

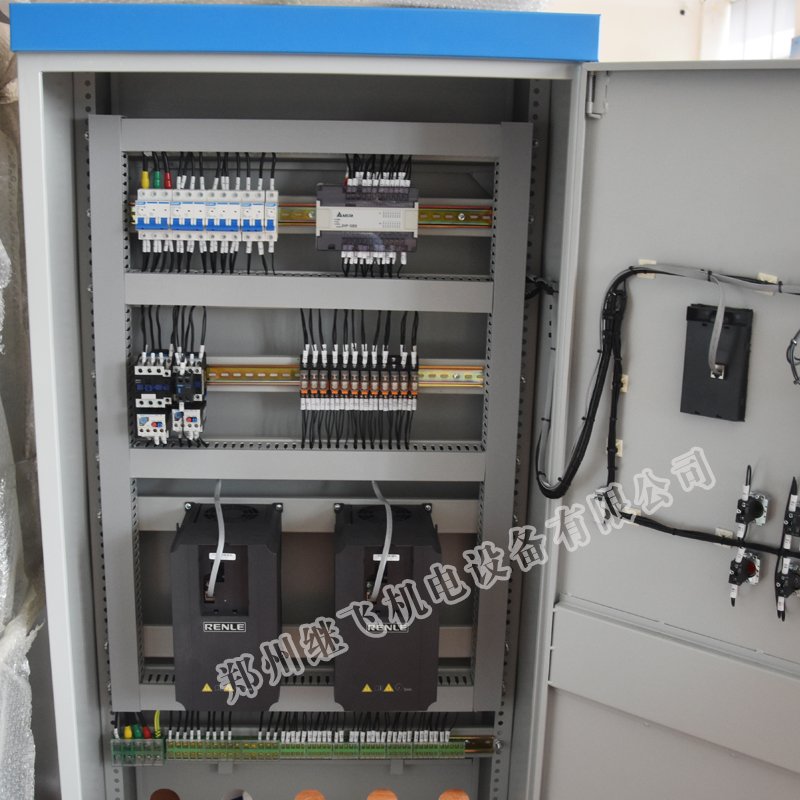

　　對新變頻系統

，電氣工程師應該與機械工程師對傳動機械負載特性，深入了解

，才能確電機類型

，容量。根據電機機械負載特性

，容量

，選用變頻器的類型

，容量。
　　目前

，機械負載與電機轉矩特性有許多種類，常用有三種

。
　　1．恒轉矩負載

。如傳送帶，升降機等
　　用公式表式為 P=T*N/975 P-電機的功率 T-電機轉矩 N-電機轉速
　　對恒轉矩

，系統設計應注意：
　?div id="4qifd00" class="flower right">

。?）電機應選變頻器專用電機
　　（2）變頻柜應加裝專用冷卻風扇
　?div id="4qifd00" class="flower right">

。?）增大電機容量

，（4）降低負載特性
　　（5）增大變頻器的容量
　?div id="4qifd00" class="flower right">

。?）變頻器的容量與電機的容量關系應根據品牌

，一般為1.1~1.5電機的容量。

　　2．平方轉矩負載

。如風機

，水泵類
　　用公式表式為 T=K1*N2 ，P=K2*N3 P-電機的功率 T-電機轉矩 N-電機轉速
　　一般

，風機

，水泵，采用變頻節能

，理論與實際證明節能為40~50%左右

，此類應用占變頻器應用30~40%左右。
　　對平方轉矩負載

，系統設計應注意：
　?div id="jfovm50" class="index-wrap">。?）電機通常選異步交流電機。根據環境需要

，選電機防護等級和方式

。
　　（2）大于7.5KW變頻柜,應加裝通風散熱設施
　?div id="d48novz" class="flower left">

。?）電機

，變頻器容量關系。
　　關系系數 國外變頻器容量國產變頻器容量
　　國外電機容量相等相當電機容量 1.3-1.5電機容量
　　國產電機 1.2電機容量 1.5-2電機容量
　　3．恒功率負載

。如卷揚機

，機床主軸。
　　公式：P=T*N/975=CONT

。
　　一般達到特定速度段時

，按恒轉矩

，超過特定速度時，按恒功率運轉

。
　　恒功率機械特性較復雜

。
