電氣控制柜布線

時間：2021-08-30 18:01:28 來源：點擊：次

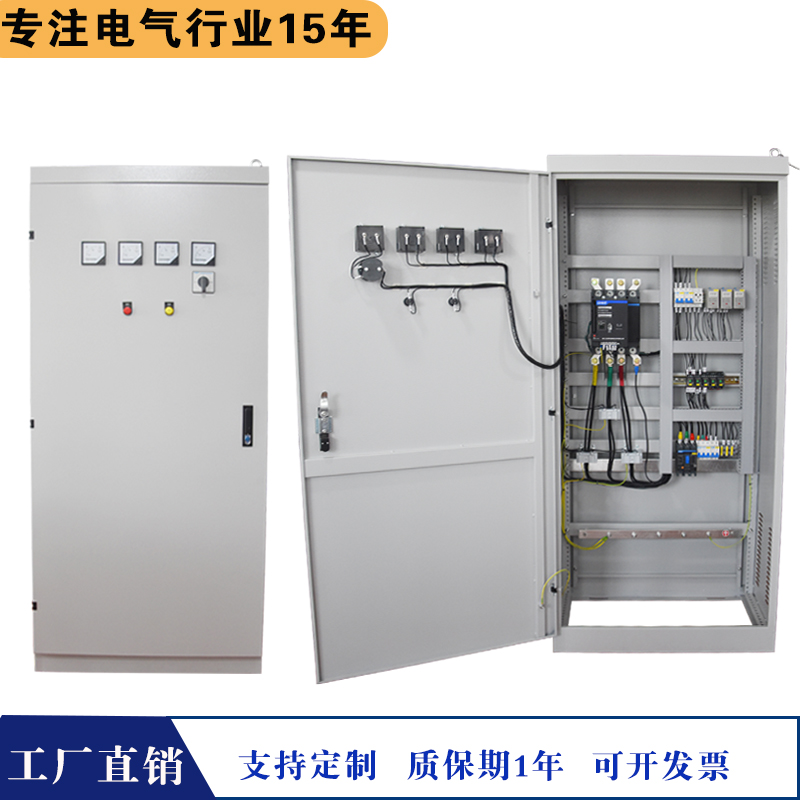

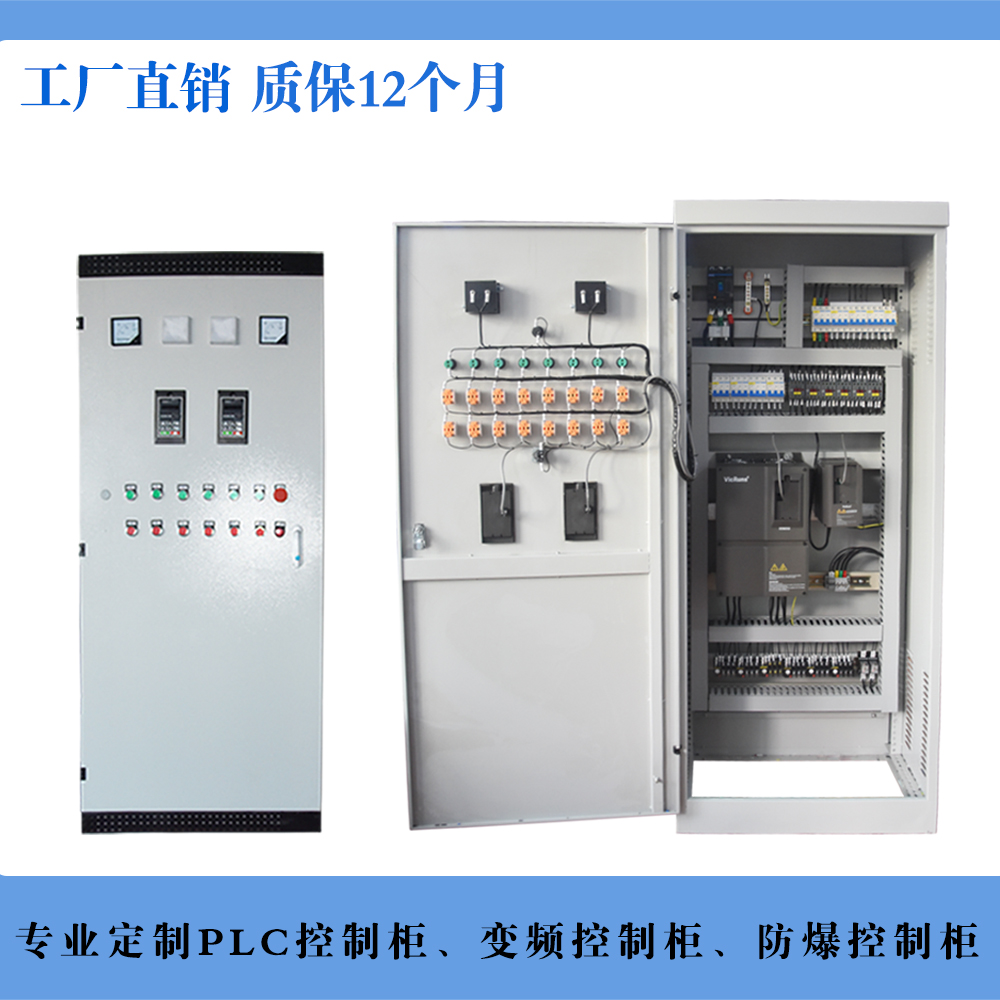

電氣控制柜布線

一：關于電氣控制柜電器部分：
1.小型斷路器輸入側與輸出側接線倒置

。
2.電器部品線圈電壓與圖紙之電壓不相符，特別是小型繼電器及指示燈之電壓易錯

。
3.電器的正負極性接反

，直流電器的內部有很多元件是有正負極性的，比如：電解電容

，晶體管

，集成電路等....這些元件對正負極性是非常敏感的，一旦加載負壓的時候就很容易燒毀

。

二：關于電氣控制柜端子壓接：
1．線與端子之間未壓緊：線與端子之間需壓緊

，主要是防止他們之間接觸電阻過大，當大的電流通過時

，在接觸處

，形成一個較大發熱體，從而加速接觸表面迅速氧化

，進一步加大接觸電阻

。出現此種情況，對于信號線會造成信息時斷時續

。對于動力回路

，會燒毀器件及整個控制盤。處理：端子壓著之后用以適當?shù)牧饫?div id="jfovm50" class="index-wrap">，如遇大功率?dòng)力回路

，需用液壓鉗選擇當前線徑模具逐級向下?lián)Q取，直至端子與導線無縫隙為止

。
2.線徑與端子規格不相符：當線與端子不相符時

，雖然我們感覺到線已拉不出來，但此時線與端子之間的接觸為點接觸

，接觸電阻還是非常大

。還是會造成以上所提到的現象產生

。處理：如遇松動的端子或線徑與端子不符時，導線接頭必須回折方才進行壓著

，增加接觸面積及防止松動

。
三：關于電氣控制柜端子插入電器部位：
1.將線插入小型斷路器接線樁下部，通過反向擰緊螺栓來鎖緊端子

。表面上看線已壓牢在斷路器上

，其實因端子與斷路器端樁未充分接觸，仍為虛接

。
2．端子側翻或與電器部品接線處不匹配

，加再大的力，端子端面亦與部品接線處導電不能充分接觸

。
3.動力回路接線時

，色套或線碼套入過前，從而直接壓在電器部品導電部

，造成線與電器部品導電部懸空

，未充分接觸。
4.將端子接入電器部位時

，同一部位接入超過兩根以上導線

，表面上看導線以牢牢連接與電器部品。其實因夾在中間部位的導線接觸面積減少

，如引起發熱等現象產生

。

四：關于電氣控制柜接線時的緊固：
1.螺栓螺母損壞變形，不要用老虎鉗緊固或松動螺栓螺母

，以防造成損壞

，用活口扳手時要調整好開口，防止將螺栓螺母損壞變形

，造成不易拆裝

。
2.發現難于拆卸的螺栓螺母，不要魯莽行事

，防止造成變形更難于拆卸

，應給予適當敲打，或加螺絲松動劑稍后再進行拆卸

。
3.螺絲刀與螺絲打滑

，用螺絲刀緊固或松動螺絲時，必須用力使螺絲刀頂緊螺絲

，然后再進行緊固或松動，防止螺絲刀與螺絲打滑

，造成螺絲損傷不易拆裝

。
4.螺栓螺母滑扣

，緊固接線用力要適中，防止用力過大將螺栓螺母滑扣

。
五：關于電氣控制柜接線：
接線作業時銅屑掉入重要電器內

，此時我們需特別注意，因?yàn)楫?dāng)銅屑掉入電器內是我們看不到也檢查不出來的重大隱患

。
